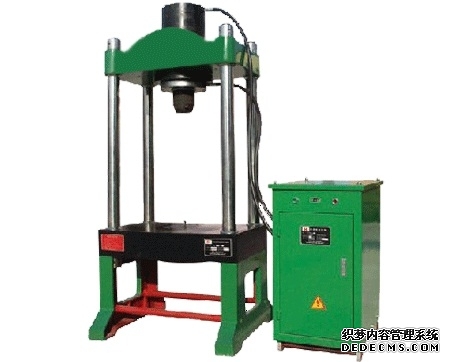

液压机插装阀又称逻辑阀，是一种新型的液压元件。1000吨四柱液压机按用途主要分为金属成型、折弯、拉伸、冲裁、粉末（金属，非金属）成型、压装、挤压等。双层热压机设计应布局合理，造型美观，使用性能安全可靠，操纵灵敏轻便，手操纵力不大于49N(5kgf) 脚踏力不大于78?4N(8kgf)。双向液压机C型架式液压机三面敞开，操作方便，但刚性差。冲压用的焊接框架式液压机刚性好，前后敞开，但左右封闭。在上传动的立式四柱自由锻造液压机中,油缸固定在上梁中,柱塞与活动横梁刚性连接，活动横梁由立柱导向，在工作液的压强作用下上下移动。四柱液压机一般由本机（主机）、动力系统及液压控制系统三部分组成。液压机分类有阀门液压机，液体液压机，工程液压机。它具有流量大、密封性能好、动作灵敏、结构简单等特点。因此，插装阀主要用于具有大流速的系统或需要高密封性能的系统中。

1.二通插装阀的结构和工作基本原理

图6-22为液压缩机插装阀的基本结构和图形符号。它包括控制盖1、插入单元(由套筒2、弹簧3、滑阀4和密封件组成)、插入块5和先导控制阀(放置在控制盖上，未示出)。插入式单元采用插入式连接，阀芯呈锥形。根据不同的需要，阀芯的锥形端可以打开阻尼孔或节流三角槽，也可以由于圆柱形阀芯。

盖板将插装单元封装在插装块体内，并沟通先导阀和主阀。通过主阀阀芯的开启，可对主油路的通断起控制系统作用。液压机使用情况不同的先导阀可构成社会压力进行控制、方向发展控制或流量管理控制，并可组成部分复合材料控制。若干个具有不同企业控制主要功能的二通插装阀组装在设计一个或多个插装块体内便组成以及液压回路。

因为这种阀的插装阀单元主要在回路中起开关作用，所以也叫二通插装阀。双向塞的工作原理相当于液控单向阀。在图6 -22中，A和B是主油路中仅有的两个工作口，X是控制口(与先导阀相连)。当X口没有液压力时，阀芯上向上的液压力大于弹簧力，阀芯打开，使A和B连通。至于液流方向，则取决于A口和B口的压力，相反，当X口有液压，X口的液压大于A口和B口的液压时，就可以保证A口和B口之间的关闭状态。
