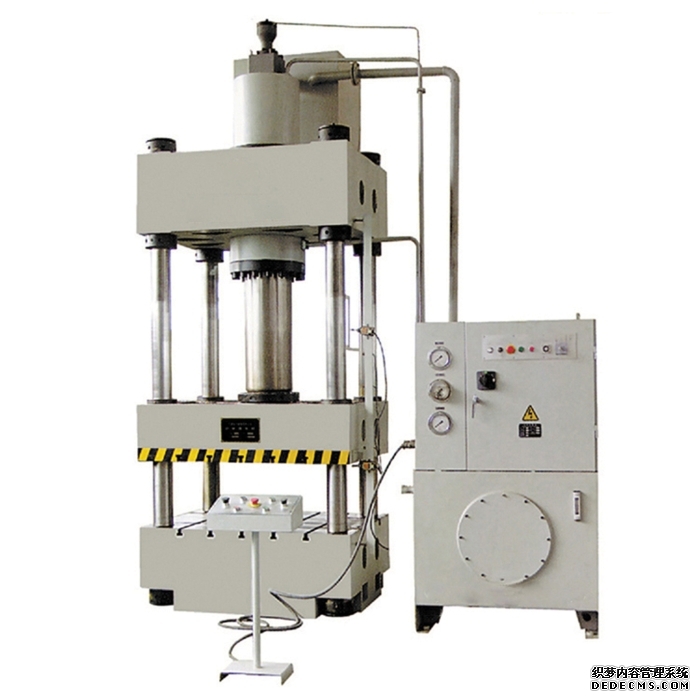

四柱液压机在油节流调速回路中的应用

流量阀的节流速度控制回路与执行机构的进油回路串联，称为进油节流速度控制回路。磁性材料液压机分装的零部件，应有相关的安装识别标记，其中板式或管式阀等安装时须有正确的定向措施，其中管路和液压元件的通道口应有防尘措施。玻纤热压成型机除了用于锻压成形外，三梁四柱液压机也可用于矫正、压装、打包、压块和压板等。四柱双向液压机图样及技术文件的技术要求，应符合有关现行标准的规定，并应按照规定程序经过批准后，方可用于生产。100t液压机这种驱动系统环节少,结构简单,压强能按所需的工作力自动增减，减少了电能消耗，但须由液压机的最大工作力和最高工作速度来决定泵及其驱动电机的容量。这种型式的驱动系统多用于中小型液压机，也有用泵直接驱动的大型（如120000千牛）自由锻造水压机。电路中的执行和执行部件可以是液压马达或液压机，但带有液压机

更多。流量阀可以是普通的节流阀，也可以是调速阀、溢流节流阀

和比例进行流量阀。为常见的节流调速系统回路设计原理图。

，定量泵1供液流量Qs = cosnt ，工作环境压力

Ps = cosnt， Ps由溢流阀2调定，节流阀3可以调节到液压机

5的供液QI = QL’换向阀4用来控制液压机的往复行程。

节流3调节端口溢流或气缸转速的第一个条件是必须有一个溢流阀并且它是开启的(泵的出口压力

PB = Ps = cosnt).如果没有溢流阀或有溢流阀，但处于图7-1进油节流调速回路的关闭状态，调节节流阀的开度不能调节流量。此时，定量泵的输出流量全部通过节流阀供给液压机，液压机具有最大转速。节流阀3的开口面积(液压阻力、过流面积)仅影响液压泵1的工作压力。第二个条件是溢流阀必须处于适度开启状态，即在流量连续性方程Qs = QL+Qy = const(其中QL是通过节流阀的流量，Qy是溢流阀的流量)中，通过溢流阀的流量Qy(溢流率)必须显著大于零(Qy 0)。如果Qy略大于零(Qy = 0是噪声)，则可以减小节气门开度以增加Qy。此时，理论上节流阀处于流量能力过剩的状态，即节流阀的理论流量QL处于怠速，但不会出现这种情况，因为节流阀的最大流量QLmax只能小于或等于定量泵的出口流量。什么是适度溢出，没有明确的标准。笔者认为QL =O.6Qs或Qy = OAQs比较合适。第三个条件是节气门的开启面积不能太小。当开口面积小于某一临界值或通过节流阀的流量小于某一临界值时，液压机的速度过低，就会出现爬行现象，这时调速就没有意义了。因此，进油口节流调速的原理可以简单概括为:在负载FL稳定、供液流量G稳定、溢流阀溢流适度的条件下，调节节流阀的开启面积，就可以调节执行机构的速度。在一定压差下，切记节流阀设计(理论)的最小节流面积为。o '最大节流面积为as；使用时，在相同的设计压差下，防止执行机构爬行的最小节流面积为αmin '，通过相应定量泵的流量A的最大节流面积为amax '，因此节流调速时使用的节流面积α(x)为。Oz，αmInz，α (x)，α Maxz，三吨。
