液压机变速回路的工作原理

发布时间：2023-06-02T16:32:27更新时间：2023-06-02T16:32:14 浏览量：87

[文章摘要]: 速度切换电路是什么？使液压机的致动器在一个工作循环中从一种运动速度改变到另一种运动速度的回路成为速度切换回路。快速四柱液压机减少零件和模具数量，降低模具费用。液压成形件通常只需要1套模具，而冲压件大多需要多套模具。液压成形的发动机托架零件由...

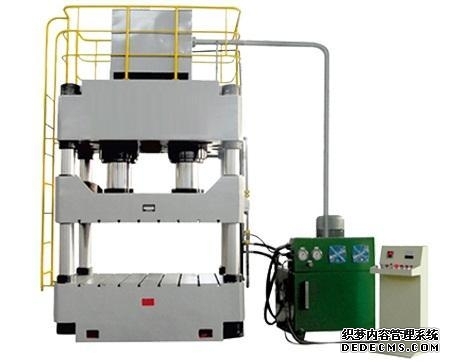

速度切换电路是什么？使液压机的致动器在一个工作循环中从一种运动速度改变到另一种运动速度的回路成为速度切换回路。快速四柱液压机减少零件和模具数量，降低模具费用。液压成形件通常只需要1套模具，而冲压件大多需要多套模具。液压成形的发动机托架零件由6个减少到1个，散热器支架零件由17个减少到10个。真空热压机驱动系统主要有泵直接驱动和泵-蓄能器驱动两种型式。泵直接驱动　这种驱动系统的泵向液压缸提供高压工作液体，配流阀用来改变供液方向，溢流阀用来调节系统的限定压强，同时起安全溢流作用。南京液压机分装的零部件，应有相关的安装识别标记，其中板式或管式阀等安装时须有正确的定向措施，其中管路和液压元件的通道口应有防尘措施。平板硫化机这种驱动系统环节少,结构简单,压强能按所需的工作力自动增减，减少了电能消耗，但须由液压机的最大工作力和最高工作速度来决定泵及其驱动电机的容量。这种型式的驱动系统多用于中小型液压机，也有用泵直接驱动的大型（如120000千牛）自由锻造水压机。

这类回路设计不仅可以包括通过液压系统执行元件进行快速到慢速的换接，而且也包括以下两个慢速发展之间的换接；同时应具有相对较高的速度换接平稳性采用行程阀的速度换接回路的原理和特点是什么。

当换向阀处于图中所示位置时，节流阀不工作，液压缸活塞处于快速移动状态，当快进到预定位置时，与活塞杆刚性连接的行程止动器压下行程阀(2/2路电动换向阀)，行程阀关闭。液压缸右腔内的油必须经过节流阀才能流回油箱，活塞以低速运动。

当换向阀连接到左边的回路时，压力油通过单个阀门进入液压缸的右腔，使活塞迅速回到左边，并在回路过程中逐渐释放冲程阀。电路转速切换过程相对平稳，冲击小，切换点位置准确，切换可靠。但是，冲程阀的安装位置不能由结构任意安排，管路连接比较复杂。
