液压机叶片泵形成故障及排除研究方法

液压机叶片泵形成故障及排除研究方法

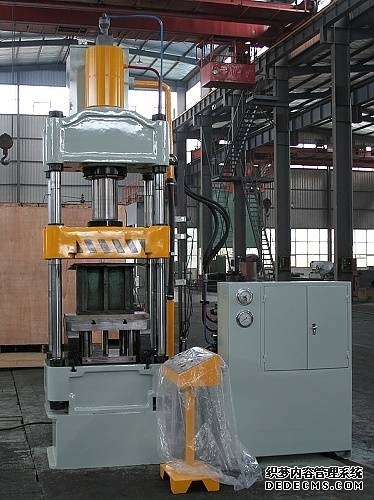

液压机叶片泵广泛应用于机床液压系统中。高速液压机采用这种系统可以按高压工作液的平均用量选用泵和电动机的容量，但因为工作液的压强是恒定的，电能消耗量较大，并且系统的环节多，结构比较复杂。这种驱动系统多用于大型液压机，或者用一套驱动系统驱动数台液压机。液压机制造厂家基本原理是油泵把液压油输送到集成插装阀块，通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动.液压机是 利用液体来传递压力的设备。多层热压机按结构形式现主要分为：四柱式、单柱式（C型）、卧式、立式框架、万能液压机等。四柱液压机公司锻造用液压机多是水压机，吨位较高。为减小设备尺寸，大型锻造水压机常用较高压强（35兆帕左右），有时也采用 100兆帕以上的超高压。其他用途的液压机一般采用 6～25兆帕的工作压强。油压机的吨位比水压机低。 它具有结构紧凑、体积小、运行平稳、噪音低、使用寿命长等优点，但也存在结构复杂、吸油性能差、对油污敏感等缺点。 一般情况下，叶片泵工作压力为7MPa，高压叶片泵可达14MPa，随着结构和工艺材料的不断改进，叶片泵逐渐向中高压方向发展，根据叶片泵的输出流量是否可变，现有产品的额定压力高达28MPa， 它可分为定容叶片泵和变容叶片泵，根据每转的吸油量和液压以及轴、轴承等部件所承受的径向液压，可分为：单作用叶片泵（可变叶片泵）和双作用叶片泵（定量叶片泵）。

外反馈限压变量叶片泵的工作原理

液压机单作用式叶片泵的变量方法是改变其偏心距e的大小，偏心距可通过手动调节，也可自动调节。自动调节的变量泵可根据其工作特性的不同分为限压式、恒压式和恒流量式三类，其中以限压式应用较多。

液压机叶片泵的常见问题故障及排除研究方法

液压机叶片泵在工作时，抗油、污染能力较差，叶片和转子槽的匹配精度较高，故障较多，对叶片泵常见故障的原因分析及排除方法如下。

1.单作用叶片泵

(1)单作用叶片泵工作原理: 如图3-9所示，由转子1、定子2、叶片3、端盖等组成。定子内表面为圆柱形，定子与转子之间有一个偏心距 e，叶片安装在转子槽内，可以在槽内滑动，转子转动时，由于离心力的影响，使叶片靠近定子内壁，从而使定子、转子、叶片和油底壳两侧布置成若干密封的工作空间。当转子向所示方向旋转时，在右侧固定，叶片逐渐伸长，叶片之间的工作空间逐渐增大，从进油口，即进油腔。

在图片的左侧部分，叶片通过定子内壁逐渐压入叶片槽内，工作空间逐渐减小，油从压力油口即压力油室压出。在吸油室和液压室之间有一个油封区域，将吸油室和液压室分开。这种叶片泵的转子每旋转一次，每个工作空间完成一次吸油和加压，所以称为单作用叶片泵。转子不断转动，泵不断地吸收和排放流体。

(2)单作用变量叶片泵的结构发展特点。

1）转子中心和定子中心之间存在偏心距e，因此改变定子和转子之间的偏心距可以改变流量。 当偏心装置反向时，吸入油的方向也反向。

2)封闭的石油。为了防止吸排气室之间的通信，阀板吸排气窗之间的密封角度略大于两个，相邻叶片之间的夹角。当封闭体积变化时，就会发生捕油现象。单作用叶片泵的捕油现象不是很严重。通过在阀板的排油窗口边缘开三角形槽，可以消除捕油现象。

3)在压力油的作用下，液压室中的叶片顶部应被推入转子槽中。
