液压机容积节流调速回路设计

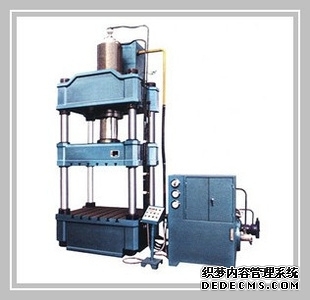

变量泵用于液压机的容积节流调速回路中供油，通过改变流量阀的开度可以调节液压执行器的速度。多层热压机厂家重要的导轨付及立柱、活(柱)塞等应采取耐磨措施。滑块导轨工作而(或锒条面)与机身寻轨工作面应保持必要的硬度差。高精密液压机产生的总压力较大，常用于锻造和冲压。锻造水压机又分为模锻水压机和自由锻水压机两种。大型热压机按用途主要分为金属成型、折弯、拉伸、冲裁、粉末（金属，非金属）成型、压装、挤压等。石墨匣钵液压机用于金属薄板零件的拉伸成型、翻遍、弯曲和冲压等工艺，也可用于一般的压制工艺，可根据用户需要增加冲裁缓冲、打料、移动工作台等装置。常用的容积节流调速方法有限压变量叶片泵和调速阀组成的容积节流调速回路，差压变量叶片泵和节流阀组成的容积节流调速回路，压力反馈变量柱塞泵和节流阀组成的容积节流调速回路。

（1）容积节流阀调速回路由限压变泵和调速阀组成。如图gs中所示。7-59，在所示的液压回路中，油通过一个限压变量泵送，具有自动调节流量的功能。当系统处于稳定运行状态时，泵的输出流量与进入液压机的流量相对应。如果小调节阀的开启被关闭，通过调节阀的流量就会降低。此时，泵的输出流量大于通过调节阀的输出流量，多余的流量迫使泵的输出压力增加。根据限压可变泵的特点，可变泵会自动减少输出流量，直到通过调节阀的流量，反之亦然。由于该回路中泵的供液压力基本恒定，因此也称为定压力容积节气门速度控制回路。为了获得较低的稳定速度，速度控制阀一般安装在进油油回路中，并配有背压阀。（2）由差压变叶片泵和节流阀组成的容积节流阀速度控制回路。如图gs中所示。7-60，在所示的液压回路中，油由压差可变泵提供，利用节流阀调节进入液压机的流量，可变泵输出的池液流量自动与通过节流阀的流量相匹配。电路中的阀2是一个用于提高输出速度的稳定性的背压阀。该回路的特点是没有溢流损失，并且泵的出口压力随负载而变化，因此效率更高，发热量也更少。该电路适用于负载变化大、速度小的中小功率情况，如组合机床的进料系统。（3）容积节气门速度控制回路由压力反馈可变柱塞泵和节流阀组成。如图7161所示，在所示的液压电路中，可变柱塞泵靠泊，节流阀形成容积节气门速度控制电路。当电路系统工作时，输入速度由节流阀调节输入速度。压力反馈可变柱塞泵使其输出流量适应液压机速度。该电路的特点是系统压力随负载变化，效率高。
