液压机调速阀

发布时间：2023-06-28T15:36:36更新时间：2023-06-28T15:36:22 浏览量：168

[文章摘要]: 液压机的调速阀是一种带压力补偿的节流阀。平板热压机这种驱动系统环节少,结构简单,压强能按所需的工作力自动增减，减少了电能消耗，但须由液压机的最大工作力和最高工作速度来决定泵及其驱动电机的容量。这种型式的驱动系统多用于中小型液压机，也有用泵直接驱...

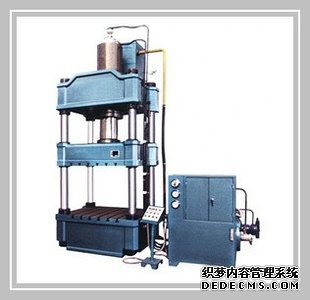

液压机的调速阀是一种带压力补偿的节流阀。平板热压机这种驱动系统环节少,结构简单,压强能按所需的工作力自动增减，减少了电能消耗，但须由液压机的最大工作力和最高工作速度来决定泵及其驱动电机的容量。这种型式的驱动系统多用于中小型液压机，也有用泵直接驱动的大型（如120000千牛）自由锻造水压机。液压机一种利用液体静压力以液体为工作介质，根据帕斯卡原理制成的用于传递能量来加工金属、塑料、橡胶、木材、粉末等制品的机械。200吨液压机多少钱一台适用于可塑性材料的压制工艺。如粉末制品成型、塑料制品成型、冷（热）挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。多层热压机按结构形式现主要分为：四柱式、单柱式（C型）、卧式、立式框架、万能液压机等。它由一个恒定压差减压阀和节流阀串联连接。恒压差减压阀用于保证节流阀前后压差，以保持流量稳定。

1.结构和工作原理

图5.38为液压机调速阀的工作进行原理图。由图5.38可知，由溢流阀调定的液压泵主要出口企业压力为队，压力油进入一个调速阀后，先流过减压阀口均，压力可以降为经孔道f和e进入充满油腔C和d，作用于社会减压阀阀芯的下端面；油液经节流阀口后，压力又由Pm降为扣，进入系统执行控制元件(液压缸)，与外部网络负载相对应。同时学习压力为pz的油液经孔道α引入腔b，作用于具有减压阀阀芯的上端面。也就是说，节流阀前、后的压力儿和h分别通过作用于调节减压阀阀芯的下端面和上端面。

液压机调速阀工作稳定时，其减压阀芯在腔室b的弹簧力、压力方向的液压和腔室c、d的液压的作用下处于一定的平衡位置，减压口的压力为一定的开度。如果负载压力增大，则作用在减压阀芯上端液压增大，阀芯向下移动，减压口XR增大，压降减小，且压力系也增大；反之，当负载压力减小时，作用在阀芯上端的液压也减小，阀芯向上移动，泄压口XI{减小，压降增大，ρ m减小。即，Pm随着负载压力P2的增大而增大，并且随着负载压力P2的减小而减小。当调速阀工作稳定时，减压阀芯的力平衡方程为

由于减压阀弹簧刚度小，减压阀开启量变化很小，弹簧压缩量变化所增加的弹簧力变化也很小，即近似恒定，基本不变，通过节流阀的流量也不变，即通过调速阀的流量为恒定值，不受负荷变化的影响。

上述调速阀为先控压后节流的结构。也可以设计成先节流后减压的结构，两者工作原理基本相同。
