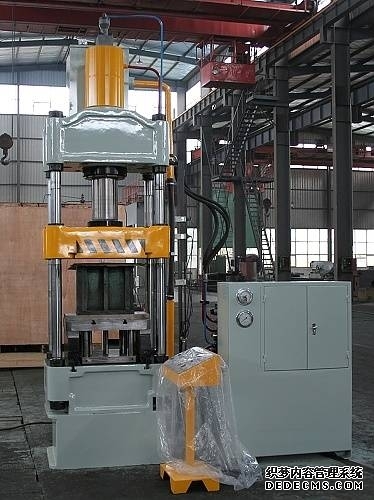

液压机压力控制回路

液压机的压力控制回路采用压力控制阀来控制整个系统或某一部分的压力。热压机生产厂家可扩展工作范围，利用三面空间，加长液压缸行程（可选装），最大可伸缩260mm-800mm，可预置工作压力；液压系统散热装置。平板硫化机提高强度与刚度，尤其是疲劳强度，如液压成形的散热器支架，其刚度在垂直方向可提高39%，水平方向可提高50%。高速液压机采用这种系统可以按高压工作液的平均用量选用泵和电动机的容量，但因为工作液的压强是恒定的，电能消耗量较大，并且系统的环节多，结构比较复杂。这种驱动系统多用于大型液压机，或者用一套驱动系统驱动数台液压机。1000吨四柱液压机按用途主要分为金属成型、折弯、拉伸、冲裁、粉末（金属，非金属）成型、压装、挤压等。为满足液压执行机构的力或扭矩要求而设计的一种电路。这些回路包括调压回路、减压回路、增压回路、卸压回路和平衡回路等。

1.液压机调压回路

液压机压力调节回路的作用是使液压系统的重量或部分压力保持恒定或不超过一定值。在定量泵系统中，液压泵的供液压力可以通过溢流阀来调节。在变量泵系统中，安全阀用于限制最大系统压力和防止系统过载。如果系统需要两个以上的压力，可以使用多级岛式压力回路。

(1)液压机单级调压控制回路

在图6所示的恒定排量泵系统中。 6-24（8），除满足系统工作油量和补偿系统泄漏外，油还通过溢流阀返回油箱，因此本回路效率较低，在流量不高的情况下使用一个容积，通过调节溢流阀可以调节泵的供液压力。安全阀的设定压力必须大于液压缸的最大工作压力和油路上各种压力损失的总和。

(2)液压机两级调压回路

图6-24(b)示出了两级压力调节回路，其可以实现两种不同类型的压力控制，即先导安全阀1和远程压力调节阀6分别调节工作压力，当2/2电磁阀4未通电时，系统风压力由先导安全阀1的压力调节弹簧设定，当2/2电磁阀4通电时，系统压力由遥控压力调节阀6设定。远程调压阀6的设定压力必须低于先导溢流阀1的设定压力，否则当通过远程调压阀6调节系统压力时，先导溢流阀1的先导口关闭，而主阀打开时，不能实现两级压力调节。液压泵的溢流通过主阀流回油箱。
