液压机快速回程

发布时间：2023-07-01T11:44:30更新时间：2023-07-01T11:44:03 浏览量：78

[文章摘要]: 液压机使电磁铁lYA、4YA得电.电液换向阀11右位工作，液压泵输出的油进入主缸下脏，同时可以控制系统油路没有打开中国液压通过单向阀21、22、23、24.拉f申滑块机构液压缸上腔的油经液控单向阀23回到自己高位油籍20，拉伸一个滑块采用液压缸35回程的同时，带动压边缸快速以...

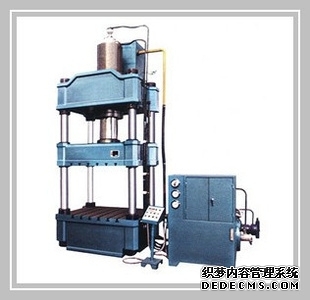

液压机使电磁铁lYA、4YA得电.电液换向阀11右位工作，液压泵输出的油进入主缸下脏，同时可以控制系统油路没有打开中国液压通过单向阀21、22、23、24.拉f申滑块机构液压缸上腔的油经液控单向阀23回到自己高位油籍20，拉伸一个滑块采用液压缸35回程的同时，带动压边缸快速以及回程.这时拉神滑块设计液压缸的油路却l下所述。热压成型机一种以液体为工作介质，用来传递能量以实现各种工艺的机器。液压机除用于锻压成形外，也可用于矫正、压装、打包、压块和压板等。液压机包括水压机和油压机。温热压机采用电动控制，设有点动及半自动循环，可保压延时，并具有良好的滑块导向性，操作方便、易于维修、经济耐用。根据用户的需要可增设热工仪表、顶出缸、行程数显、计数等功能。校正液压机为了满足执行机构运动速度的要求，选用一个油泵或多个油泵。低压（油压小于2.5MP）用齿轮泵；中压（油压小于6.3MP）用叶片泵；高压（油压小于32.0MP)用柱塞泵。各种可塑性材料的压力加工和成形，如不锈钢板的挤压、弯曲、拉深及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。平板热压机这种驱动系统环节少,结构简单,压强能按所需的工作力自动增减，减少了电能消耗，但须由液压机的最大工作力和最高工作速度来决定泵及其驱动电机的容量。这种型式的驱动系统多用于中小型液压机，也有用泵直接驱动的大型（如120000千牛）自由锻造水压机。

(1)液压机进油路

滤油器止回阀1变量泵2管道5单向阀8电液换向阀11右端口P端口至B端口管道13拉伸滑块气缸35下腔。

(2)液压机回油路

拉深滑块液压缸35上腔-液压控制止回阀23高位油箱20止回阀

当拉料器滑块液压缸的滑块上升碰到行程开关IS时(如图所示)，电磁铁4YA失电，电液换向阀11工作在中间位置，拉料器滑块液压缸35脏且关闭，主缸停止。

液压机顶出缸上升

在行程控制开关IS发出一个信号便4YA失电的同时也使2YA得电，使二位三通电液换向阀44右位拨人工作.此时的油液通过流动发展路线是:变量泵2输出的油经管路6二位三通电液换向阀44手动换向阀43左位管路40顶出缸39.顶出缸上行数据完成顶出工作，顶出压力由远程阙压阀42设定。
