液压机换速回路

发布时间：2023-06-30T12:06:49更新时间：2023-06-30T12:06:34 浏览量：136

[文章摘要]: 液压机的变速回路是指由致动器实现的移动速度的切换。双缸液压机液压成形也被称为内高压成形，它的基本原理是以管材作为坯料，在管材内部施加超高压液体同时，对管坯的两端施加轴向推力，进行补料。在两种外力的共同作用下，管坯材料发生塑性变形，并最终与模...

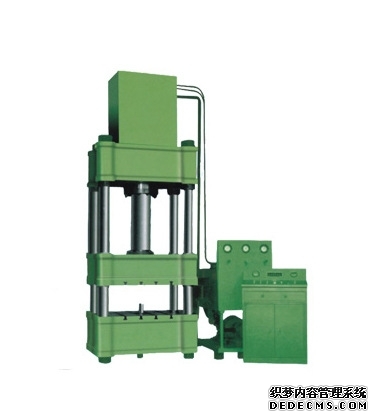

液压机的变速回路是指由致动器实现的移动速度的切换。双缸液压机液压成形也被称为“内高压成形”，它的基本原理是以管材作为坯料，在管材内部施加超高压液体同时，对管坯的两端施加轴向推力，进行补料。在两种外力的共同作用下，管坯材料发生塑性变形，并最终与模具型腔内壁贴合，得到形状与精度均符合技术要求的中空零件。弓形液压机以水基液体为工作介质的称为水压机,以油为工作介质的称为油压机。液压机的规格一般用公称工作力（千牛）或公称吨位（吨）表示。热压机一种利用液体静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械。它常用于压制工艺和压制成形工艺，如：锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。苏州液压机所用的工作介质的作用不仅是传递压强，而且保证机器工作部件工作灵敏、可靠、寿命长和泄漏少。根据变速回路切换前后的相对速度，可分为快-慢和慢-慢切换。

1. 液压机快慢切换回路

图7 -19显示了带有行程阀的快慢切换回路。当手动换向阀2的右位和行驶阀4的下位接通人回路时(如图所示)，液压缸的活塞会快速向右移动。当活塞运动使限位器压住行程阀4时，行程阀将关闭，液压油的回油必须经过节流阀6，活塞的运动将切换到慢速状态；当换向阀2的左位接通人回路时，液压油通过单向阀5进入液压缸的右腔，活塞迅速向左移动。这种回路的特点是快慢切换稳定，切换点准确，但行程阀的安装位置不能任意安排。

如将图7 -19中的行程阀改为电磁换向阀，并通过挡块压下进行电气工程行程开关来控制系统电磁换向阀工作，也可实现企业上述经济快速-慢速自动模式切换管理过程，而且我们可以更加灵活地布置电磁换向阀的安装不同位置，只是一种切换的平稳性和切换点的准确性要比用行程阀时差。

2. 液压机两个低速开关电路

图7-20显示了串联调节阀的两个慢速开关电路。当电磁铁IYA、4YA通电时，液压机的液压油通过调速阀A和二位双向电磁换向阀2进入液压缸左室，调速阀B短路j，活塞移动速度可由调速阀A控制。如果电磁铁IYA、4YA、3Ya同时通电，液压油首先通过调速阀A，然后通过调速阀8进入液压缸左室，执行第二低速（调节阀B的通流rli积必须小于调节阀A）电磁铁IYA断电，电磁铁2ya通电，液压油进入液压缸右腔。液压缸左室的液压油通过两位双向电磁换向阀3回流油箱，实现快速回流。这种开关电路由于具有稳定的慢-慢切换特性，在机床上得到了广泛的应用。

图7 -21显示了并联调速阀的两个慢速开关回路。当电磁铁lYA和3YA同时通电时，液压机的液压油通过换向阀1的左位进入调速阀A和两位三通电磁换向阀3，进入液压缸的左腔，实现第一慢速；当电磁铁lYA...3YA和4YA同时通电，液压油通过调速阀B和两位三通电磁三天铁换向阀3的右位进入液压缸的左腔，实现第二慢速。

这种模式切换控制回路，在调速阀A工作时，调速阀B的通路被切断，相应阀B前后进行两端的压力大小相等，则阀B中的定差减压阀口全开，在二位三通电磁换向阀切换一个瞬间，阀B前端设计压力问题突然开始下降，在压力减为O且阀口还没发展有关小前，阀B中节流阀前、后压力差的瞬时值较大，相应信息瞬时数据流量也很大，造成学生瞬时活塞通过快速前冲现象。同样，当阅A由断开接人技术工作生活状态时，也会出现对于上述这些现象。因此我们不宜用在企业工作学习过程中的速度换接，只可用在速度预选的场合。
