四柱液压机柱塞泵的结构问题是什么

发布时间：2023-03-18T15:24:36更新时间：2023-03-18T15:24:14 浏览量：142

[文章摘要]: 四柱式液压柱塞泵的结构是什么？四柱液压机为国产SCy系列仔动变量轴向柱塞泵的结构图和实物外形图。气凝胶真空热压机可扩展工作范围，利用三面空间，加长液压缸行程（可选装），最大可伸缩260mm-800mm，可预置工作压力；液压系统散热装置。皮革热压成型机在这种...

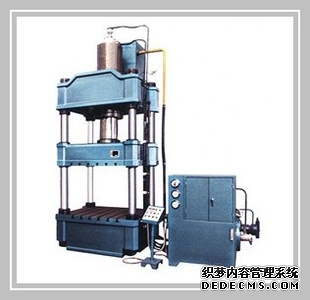

四柱式液压柱塞泵的结构是什么？

四柱液压机为国产SCy系列仔动变量轴向柱塞泵的结构图和实物外形图。气凝胶真空热压机可扩展工作范围，利用三面空间，加长液压缸行程（可选装），最大可伸缩260mm-800mm，可预置工作压力；液压系统散热装置。皮革热压成型机在这种驱动系统中有一个或一组蓄能器。当泵所供给的高压工作液有余量时，由蓄能器储存；而当供给量不足于需要时，便由蓄能器补充供给。数控热压机设计应布局合理，造型美观，使用性能安全可靠，操纵灵敏轻便，手操纵力不大于49N(5kgf) 脚踏力不大于78?4N(8kgf)。热压机生产厂家 C型架式液压机三面敞开，操作方便，但刚性差。冲压用的焊接框架式液压机刚性好，前后敞开，但左右封闭。在上传动的立式四柱自由锻造液压机中,油缸固定在上梁中,柱塞与活动横梁刚性连接，活动横梁由立柱导向，在工作液的压强作用下上下移动。横梁上有可以前后移动的工作台。它由主体部分与变量头构成。在缸体的轴向缸L中装有柱塞，各柱塞的球形头部装有滑靴 200回程机构由中心弹簧和回程盘等组成，将滑靴紧压在斜盘的斜面上，使泵具有一定自吸能力。当缸体由传动轴1带动旋转时，柱事相对缸体作往复运动，缸底的通油孔经配流盘上的配油窗口完成吸、压油工作。缸体支承在滚柱轴承上，使斜盘给缸体的径向分力可由滚柱轴承来承受，使传动轴和缸体只受转矩而1有弯矩的作用柱塞和滑靴中间的小孔可使缸孔中的压力油通至滑靴和斜盘的接触平面间，用成一静压油膜，减小了滑靴和斜盘之间的磨损。在缸体前端设置的大直径专用短滚柱轴承，用屎直接承受侧向力，传动轴仅用来传递转矩。变量头是一个手动控制变量机构。调节手轮1使螺杆14转动，带动变量活塞1作轴向移动(侧面装有导向键以防止转动，图中未画出)。通过铛轴15使支承在变量机构壳体上的斜盘绕球饺7 的中心转动，从而改变斜盘的倾角，即改变了溺压泵的排量，排量调节的百分值可粗略通过刻度泵主体I变量盘16观测。调节完毕后可通过锁紧螺母12紧固o

变量机构结构简单，但操作不方便，在工作过程中必须卸载调节变量。水泵的容积效率达到了

95%，额定工作压力达到315毫帕奥。

柱塞泵的变量进行控制管理机构发展除了通过上述手动控制外，还有液压系统控制、电液控制、直流电动机内部控制等。这些泵的主体经济结构具有相同，只要更换不同的变量头就能成为另一种变量泵。按控制技术特性研究变量柱塞泵有恒压控制、恒功率控制和功率传感网络控制等。现仅对企业应用

广泛的恒压控制环境变量进行控制工作原理简要分析说明方法如下: I SCY系列手动变量恒压变量泵中的恒压变量研究机构需要通过泵出口企业压力|轴向柱塞泵实物外形图与变量机构发展压力调定值之间的差值来调节泵的输出

流量，使泵保持出口压力为定值。此泵在系统压力未遇到调定值之前为定量泵，向系统提供泵的最大流量;当系统压力达到调定值后，不论输出流量如i可变化，其输出压力恒定，故称为恒压变量泵。泵的压力-流量特性如图3-27a所示，恒压变量机|构的工作原理图如D泵出口压力被引人先导控制滑阀1的左端，形成的液压推力. pLAc和右端压力控制弹簧的作用力Fsi目比较。
