电液伺服阀的零位校准

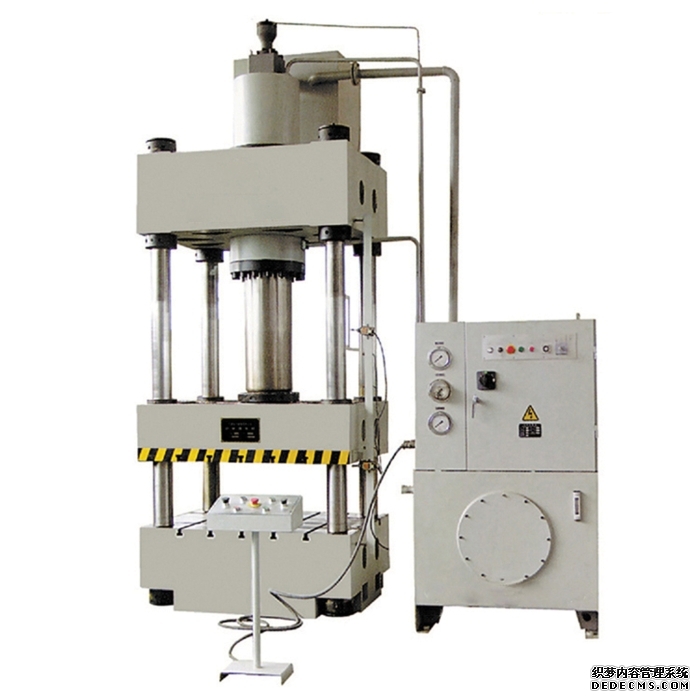

当电液伺服阀的理论值与压力设定值的偏差达到0.03 r0.5 Ma 时，在对喷嘴和挡板系统进行清洗和维护后，必须对伺服阀的零位进行标定。高精度液压机产生的总压力较大，常用于锻造和冲压。锻造水压机又分为模锻水压机和自由锻水压机两种。模锻水压机要用模具，而自由锻水压机不用模具。中国制造的第一台万吨水压机就是自由锻造水压机。315t液压机可对机器零部件进行装配、拆卸、校直、压延、拉伸、折弯、冲孔等工作，真正实现一机多用。该机工作台能上下移动，大小扩展了机器开合高度，使用更方便。温州液压机对工作介质的基本要求是：①有适宜的流动性和低的可压缩性，以提高传动的效率；②能防锈蚀；③有好的润滑性能；④易于密封；⑤性能稳定，长期工作而不变质。金属挤压液压机用于轴类零件的压制工艺，型材的校准、扣压、压装工艺以及板材零件的弯曲、争辩、定型、压印、套型、拉伸、可塑性材料的压制工艺，如冲压、弯曲、翻边薄拉伸等作业。

（1级阀门调整喷嘴校准）。清洗后将调整喷嘴再次拧入一级阀时，首先使喷嘴后端面与一级阀体端面相等，然后将一级阀安装在测量阀组上，并与测试站连接。打开液压试验压力，根据A、B两端压力表读数，同步缓慢调整左右调节喷嘴位置，直至A、B两端压力等于试验压力的一半。表明挡板处于中间位置，调整喷嘴校准到零位置，调整喷嘴锁紧螺母锁紧。

(二)二次阀控制中心的零点校准。调整喷嘴后，从测量块上拆下第一级阀门，安装在第二级阀门上(如果红宝石球损坏) ，然后将整个伺服阀安装在机床上，校准控制阀的中心零点。首先，在伺服阀的输出点连接压力表(首先选择一个范围宽的压力表，以防止过载损坏) ，然后打开液压系统，使伺服阀进入工作状态。伺服阀的力矩电机线圈被填充，造成电磁和线圈功率损失。理论上，控制阀中心应处于零位，所有通道应关闭。观察压力表读数，如读数不为零，表示控制阀、心脏漂移。

参见图2-140，调节左右调节螺钉8的位置，推动阀套4移动，改变阀套与控制阀芯5的相对位置，逐渐降低压力。微调阶段换成小量程压力表提高调节精度，最后调节到压力为零。此时，控制阀芯已经精确调整到零位，整个伺服阀的零位校准已经完成，可以正常工作。
