液压机比例放大器的原理及相关因素

(1比例放大器原理及系统管理相关影响因素

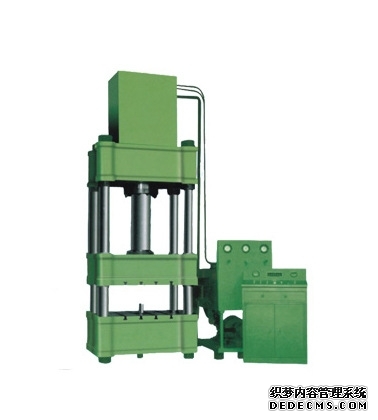

液压机适用于工程机械的电液比例阀。单层热压机对工作介质的基本要求是：①有适宜的流动性和低的可压缩性，以提高传动的效率；②能防锈蚀；③有好的润滑性能；④易于密封；⑤性能稳定，长期工作而不变质。液压机最初用水作为工作介质，以后改用在水中加入少量乳化油而成的乳化液，以增加润滑性和减少锈蚀。上海液压机在密闭的容器中传递压力时是遵循帕斯卡定律。四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构，一般为积式油泵。液压机哪家好重量超过15kg的零部件、元件或装备等均须便于吊运和安装，必要时应设有起吊孔或起吊钩(环)。锂电池热压机设计应布局合理，造型美观，使用性能安全可靠，操纵灵敏轻便，手操纵力不大于49N(5kgf) 脚踏力不大于78?4N(8kgf)。根据其功能可分为流量阀、换向阀和压力阀。大多数内部使用的直线电机有一个固定的行程，称为螺线管。在稳定条件下，通过线圈的电流与轴向位移直接相关。比例放大器通过改变线圈的平均电流间接调节阀芯的位移。作为一个实际系统，比例阀放大器的设计不仅需要实现控制信号的放大，而且还需要考虑许多复杂因素: 1液压机的高频 PWM 和颤振。工程机械电液比例阀采用直流电源。在线圈内阻恒定的情况下，利用 PWM 信号控制开关功率晶体管的通断时间，可以调节线圈的平均电流。电流与 PWM 占空比成正比。PWM 波的频率范围从 IlOHz 到超过5kHz，通常称为低频和高频。颤振现象与脉宽调制(PWM)频率 L 密切相关，拥有属性是从轴相到理想位置的快速而小的往复运动。颤振能有效地消除摩擦阻力和回位误差，是实际系统中必须考虑的有利因素。颤振设计需要足够的振幅和低频率，以使阀芯响应正确。一般来说，对于不同类型的比例阀，在不同的工况下，应调整其振动幅度和频率。从电学的角度来看，颤振实质上是线圈电流的纹波。

颤振信号的产生受脉宽调制(PWM)频率的限制。对于低频 PWM 波(典型值 Zoo ~ 300hz) ，由于线圈的电感特性，线圈电流在近周期过渡区出现一定的 l 值减小和 O 值增加，实际上是一种寄生波纹，R 的富集和频率受到 IPWM 信号和 l 线圈电感的双重影响。由于脉动和脉宽调制(PWM)信号的组合，该方法不能实现平均电流网络颤振的独立调节。目前，微电子学技术的发展使高频脉宽调制技术在电液比例控制方面的应用成为可能。当高频 PWM 作用于线圈时，其低通特性占主导地位，线圈电流在单个控制周期内相对稳定，寄生纹波基本消除。需要一个外部纹波电路来调节控制信号的平均电流和纹波。平均电流和纹波可以分开调节。
