冷挤压成型油压机的电磁阀使用

发布时间：2022-11-05T12:20:14更新时间：2022-11-05T12:20:14 浏览量：0

[文章摘要]: 冷挤压成型油压机电液比例阀是液压开式回路中重要的操控元件，它的性能在很大程度上决议了一台工程机械的整机性能。传统常用的多路阀阀芯和原理图一般是这样的，如下图1所示，阀芯的台阶尺度和方位机械加工后固定，移动阀芯时进油和出油联动操控，可是相同的功...

冷挤压成型油压机电液比例阀是液压开式回路中重要的操控元件，它的性能在很大程度上决议了一台工程机械的整机性能。传统常用的多路阀阀芯和原理图一般是这样的，如下图1所示，阀芯的台阶尺度和方位机械加工后固定，移动阀芯时进油和出油联动操控，可是相同的功用，咱们今日要介绍的这款Eaton ZTS16却选用了一种不同的完结方法，下面就一同来一同剖析一下这款电液比例阀到底有什么过人之处。

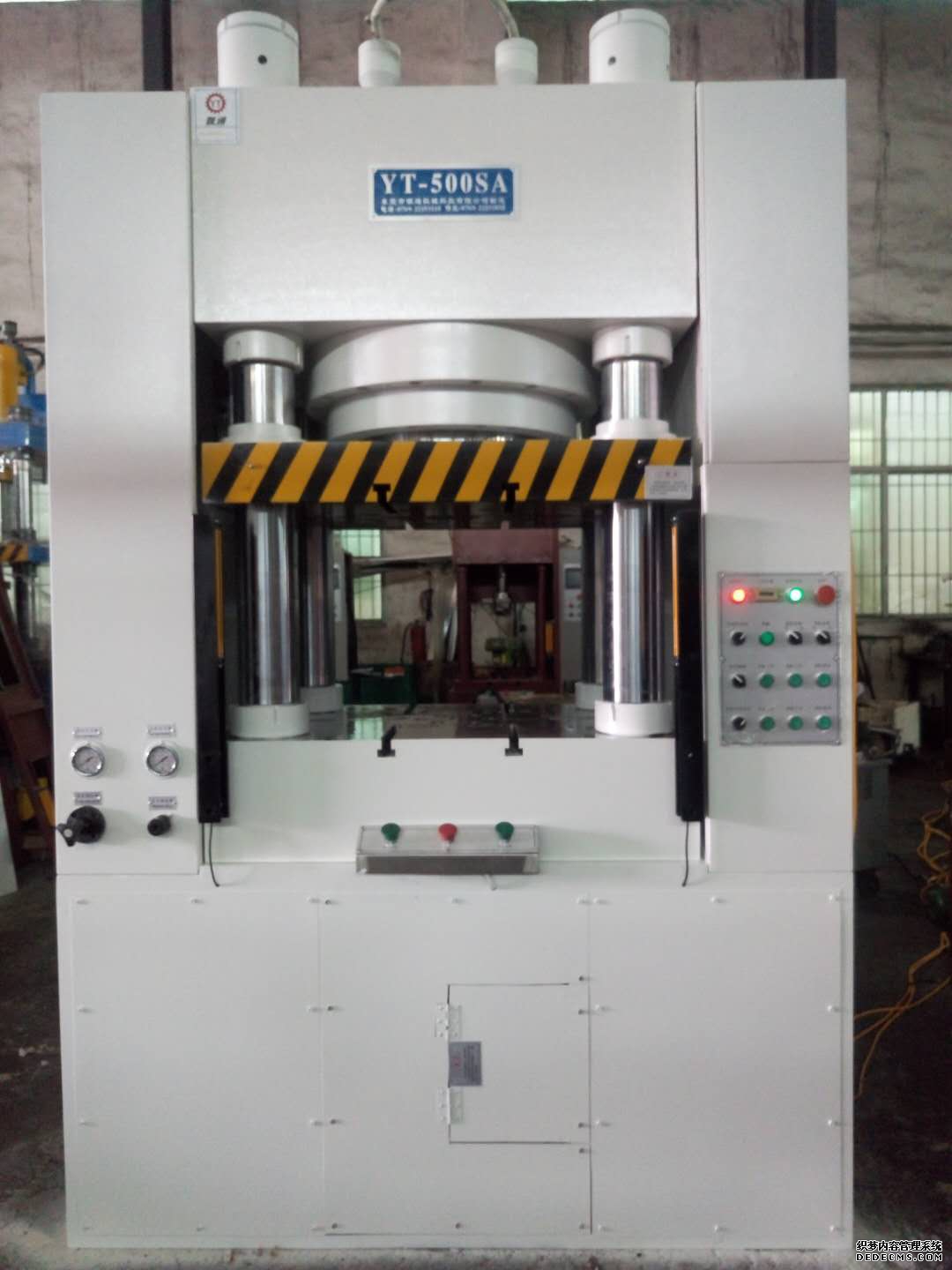

图1冷挤压油压机与传统多路阀阀芯与回路暗示

首要咱们来看一下这个阀的根本原理，如下图2所示，伊顿公司开发的ZTS16系列多路阀，额定压力是 35Mpa ，单片流量为130L/Min,单个阀最多包含6片阀，12个阀芯，如下图2所示。选用CAN总线进行通讯，每片阀自带DSP数字信号处理器（9）完结信号的收集与上位机信号的处理，生成相应的PWM数字信号，直接驱动先导音圈电机（4）作业。每片阀都包含用二个二位四通先导电磁阀（3）别离操控二个独立的二位三通主阀芯（2）。该阀每个作业油口自带溅射薄膜压力传感器（8），每个阀芯装有一个位移传感器（7），能够将作业油口的压力流量情况实时的反应至DSP，完结压力流量的彻底可控。

图2 Eaton ZTS16电液比例阀剖视及原理暗示

了解完结构，咱们能够想一下，这种共同的双阀芯规划到底有什么样的优势呢，简略总结了一下，大概有以下几点：

1、能够别离完结A， B口阀芯的方位操控，以及油口的压力操控和流量操控；

2、传统的多路阀回路中有必要要有的梭阀，单向阀，阻尼等元件都会带来必定的发热，压力和能量丢失；而这种选用负载口别离带有压力和流量感应的方法，能够直接经过CAN bus总线来操控体系反应压力，无需剩余的管路衔接。并且阀上负载灵敏的压差值能够电控调理。这样就能够直接进步体系的功率。

3、传统的多路阀分为阀前补偿和阀后补偿，当流量供给缺乏时，阀前补偿优先确保低负载回路的流量，阀后补偿等比例降低各回路流量。而选用这种各油口独自操控的电液比例阀，只需求用电控程序独自操控各阀芯的开度，就能够完结各种需求的流量分配方法，比如说流量等比例下降，等值下降或许独自某一个下降等，如下图3所示。

图3 双阀芯电液比例阀流量操控方法

4、传统的比例阀在每个回路有独自的溢流阀，溢流压力值为出厂调定；而双阀芯独自操控的比例阀则能够经过电控程序来完结溢流设定，并且该值能够在程序中灵敏调理，一起也能够经过电控程序减小机械轰动，完结愈加平稳的溢流。

5、执行机构操作愈加平稳，传统多路阀的使用中，操作手的动作习气与经历关于机器的轰动有很大的影响，而选用了电控程序进行操控后，能够经过设定频率和振幅来减小机器的轰动，使得操作愈加平稳。

说完了优点，咱们再来看看操作的难点，因为该阀的功用彻底是经过编程来完结的，那么这就意味着关于编程人员的要求进步了，不只要经过程序设定完结根本的功用，并且要结合不同机器的作业特色，作出专用的合适的程序。小编了解就好像装饰房子，传统的多路阀给定了一个两室一厅的房屋结构，你只需求按照功用别离装饰就能够了，可是ETS16给了你一个空荡荡的大空间，装饰的自由度大了，可是难度也增大了。整体来说，该阀选用负载口独立操控技能，完结流量，压力，方位闭环操控，使得执行器的动作愈加灵敏。阀的功用彻底经过编程来完结，不必增加其他压力补偿元件或许先导回路即可完结压力操控或许流量操控及作业模式的切换。关于多执行器的使用场合，能够经过程序完结负载灵敏和三种抗流量饱满的计划。现在已在许多公司的挖掘机、叉车和装载机上演示使用。（若需液压和PLC具体课程介绍，
