液压机数控系统的设计

发布时间：2023-07-08T17:21:59更新时间：2023-07-08T17:21:47 浏览量：69

[文章摘要]: 设计中等复杂程度的液压系统是上液压课程的国家之一。无锡液压机在公称压力500T下集中载荷最大允许偏心40mm。偏心过大易使立柱拉伤或出现其它不良现象。真空热压机按作用力的方向区分，液压机有立式和卧式两种。多数液压机为立式，挤压用液压机则多用卧式。按结...

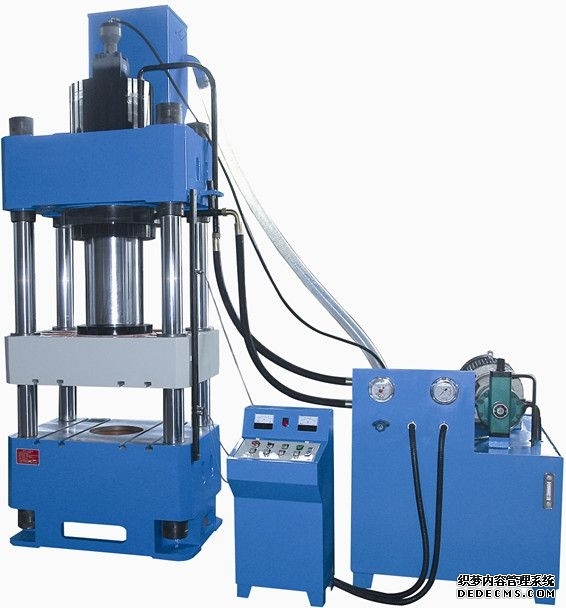

设计中等复杂程度的液压系统是上液压课程的国家之一。无锡液压机在公称压力500T下集中载荷最大允许偏心40mm。偏心过大易使立柱拉伤或出现其它不良现象。真空热压机按作用力的方向区分，液压机有立式和卧式两种。多数液压机为立式，挤压用液压机则多用卧式。按结构型式分，液压机有双柱、四柱、八柱、焊接框架和多层钢带缠绕框架等型式，中、小型立式液压机还有用C型架式的。真空热压成型机除了用于锻压成形外，三梁四柱液压机也可用于矫正、压装、打包、压块和压板等。塑料热压成型机液体在密闭的容器中传递压力时是遵循帕斯卡定律。四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构，一般为积式油泵。要想独立设计出符合使用要求的液压系统，就必须掌握自己的基本内容。在此基础上，熟悉液压系统的设计步骤，明确设计要求，合理使用设计数据，正确选择设计参数，就可以完成设计任务。因此，设计姿态的分析、设计数据的框搜索与熟悉、设计参数的选择是本章的重点。

由于初学者缺乏教学设计工作经验，对于液压机系统控制回路设计、参数选取难以真正做到科学合理选择恰当。所以，液压机系统液压回路的设计与液压参数的选取是本章的难点。

真正掌握液压机液压系统的设计需要具备一定的实际工作的经验，只能通过一个设计实例介绍液压系统的-般设计步骤，从而展示设计要求的分析过程、液压回路的拟定要点、设计参数的确定方法、液压元件的选取原则、系统验算的讨算内容和系统参数的设定步骤。由于课内学时有限，可以在课程设计或在大型作业中单独介绍本内容。在学习本章内容时应注意以下几点:

1)在液压系统的设计中首先要对主要设备的设计有一个全面的了解。明确了设备对液压系统的各项要求，如: 设备的使用、总体布置、液压装置位置厅和空间尺寸的限制; 工艺流程、动作周期、技术参数和设备的性能要求; 设备对液压系统工作方式和控制方式的要求: 液压系统工作条件、工作环境、经济性和成本等的主要要求。
