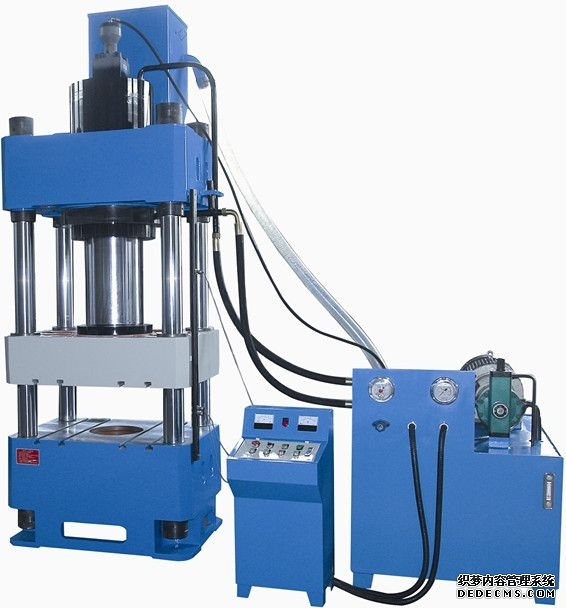

四柱式液压机液压装置的分布式配置型

(1结构特征

在四柱液压机中，根据主机布置、工作特性和操作要求，将液压泵及其驱动电机（或内燃机）、致动器、控制阀和系统的辅助元件进行分配，安装在主机的适当位置，液压系统各部件通过管道逐一连接。上下液压机重要的导轨付及立柱、活(柱)塞等应采取耐磨措施。滑块导轨工作而(或锒条面)与机身寻轨工作面应保持必要的硬度差。平板热压机设计应布局合理，造型美观，使用性能安全可靠，操纵灵敏轻便，手操纵力不大于49N(5kgf) 脚踏力不大于78?4N(8kgf)。抽真空热压机在汽车工业及航空、航天等领域，减轻结构质量以节约运行中的能量是人们长期追求的目标，也是先进制造技术发展的趋势之一。液压成形（hydroforming）就是为实现结构轻量化的一种先进制造技术。南京液压机分装的零部件，应有相关的安装识别标记，其中板式或管式阀等安装时须有正确的定向措施，其中管路和液压元件的通道口应有防尘措施。本发明机床液压系统中，机床床身、立柱、底座等支架的空腔部分也可以用作液压油箱，机身上还安装了液压阀等部件，便于操作者接近、操作和调整。例如，在图1所示的深孔钻床中。 2-1，底座20为焊接部件，底座顶部采用六块钢板，底座底部用钢板隔开，焊接形成液压系统的油箱。电动马达1、由电动马达1驱动的液压泵2、液压控制阀组4、冷却器5和其它液压元件分散在整个机器中。液压马达座17、分体式轴承座14、油封头13和推进装置10固定在床的上表面上。钻头和空心钻杆11是通过矩形螺钉连接的两个主体。油封头13固定到用于支撑工件15的床体上，并且右端面轴向定位以引导来自马达齿轮泵单元的油通过油入口管12。推进装置10设有轴向移动的滑块，钻杆11固定在滑块上，钻杆右端固定有带有电动齿轮泵组8的随动油箱9，油箱下方安装有四个小尼龙轮。液压缸6通过滑座驱动钻杆实现钻孔运动，四柱液压油箱随钻杆运动。又例如，由于安装空间的限制，用于工程机械、行走设备的卡车起重机的液压装置通常在驾驶室的适当位置安装液压制动阀，例如手动多路方向控制阀。四柱液压机液压致动器（液压缸和液压马达）安装在每个工作机构的结构上，液压马达安装在转台等部件上

散落在机器的底盘上等等。
