YT-X系列200吨高精密液压机

发布时间：2022-11-05T13:25:36更新时间：2023-01-04T17:39:05

购买流程

1在线咨询
2设计方案
3商务洽谈
4装配生产
5安装调试
6上门安装

产品咨询，索取报价

为什么选择银通？

世界500强合作供应商
国家级高新技术企业
广东省创新基金扶持
广东省高新技术产品认定
2008质量管理体系认定
IQNET国际认定机构联盟认证

技术参数

特点

机架与活动工作台导向精度高，刚性好，抗侧向力强，特别适用于压制不对称的产品；

油缸采用整体锻打并经精密研磨，在高压状态下使用可靠性高；

四柱采用高强度合金钢制作，表面镀硬铬，耐磨性好；

活动工作台自上往下运动，有利提高工作效率和操作安全。

适用范围

金属或非金属零件的压印、成形、浅拉伸、整形、覆模及切边等；

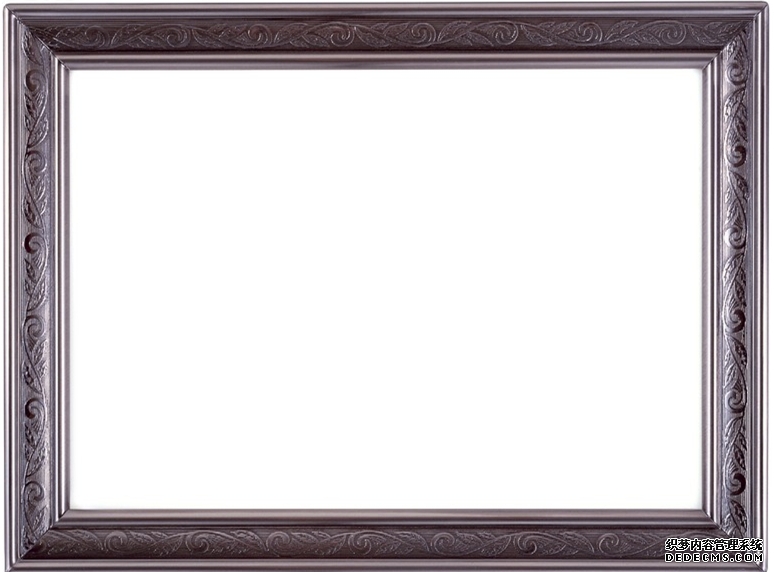

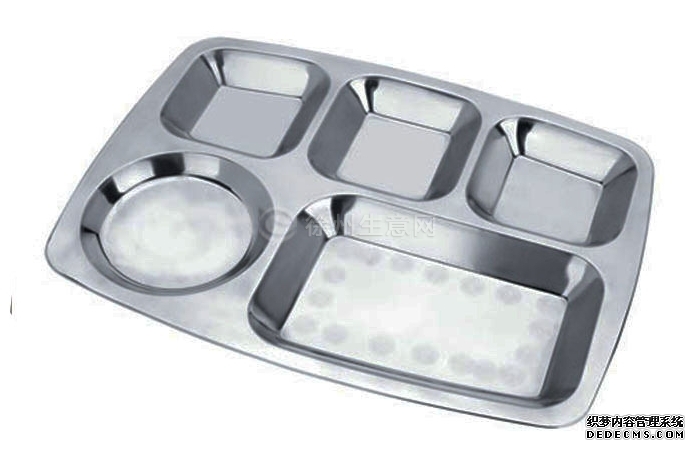

可压制的典型产品有表壳、表带、眼镜框架及零件、像框、餐具、标牌、锁具、五金零件等

技术参数

型号			YT-100XA	YT-200XA	YT-300XA	YT-500XA	YT-800XA	YT-1000XA
额定压力		ton	100	200	300	500	800	1000
最大系统压力		MPa	25	25	25	25	25	25
活动工作台行程		mm	110	150	150	150	150	150
开口高度		mm	380	400	500	550	600	650
固定工作台距地面高度		mm	800	800	800	800	1100	1100
活动工作台下行速度		mm/s	200	180	160	160	150	150
活动工作台回程速度		mm/s	250	220	200	200	180	180
工作台有效尺寸	左右 L-R	mm	400	500	565	650	800	850
工作台有效尺寸	前后 F-B	mm	420	550	650	750	900	900
机器外形尺寸	左右L-R	mm	860	950	1100	1315	1600	1650
	前后 F-B	mm	1100	1150	1200	1350	1650	1700
	高 H	mm	2050	2070	2130	2550	3350	3450
电机功率		kw	5.5	5.5	7.5	15	18.5	22
机器参考重量		Kg	1800	3200	4400	7200	13500	17500

YT-XA 系列带顶出缸上缸式油压机

适用范围

除工作台装有顶料缸外，其余结构及参数均与LYF-S系列相同，适用于压制后需要从模具中顶出工件的场合。

型号		YT-100SA	YT-200SA	YT-300SA	YT-500SA	YT-800SA	YT-1000SA
额定顶出力	ton	5	10	10	15	20	25
顶出行程	mm	10	15	15	20	20	20
顶料杠直径	mm	φ28	φ28	φ28	Φ30	Φ30	Φ40
